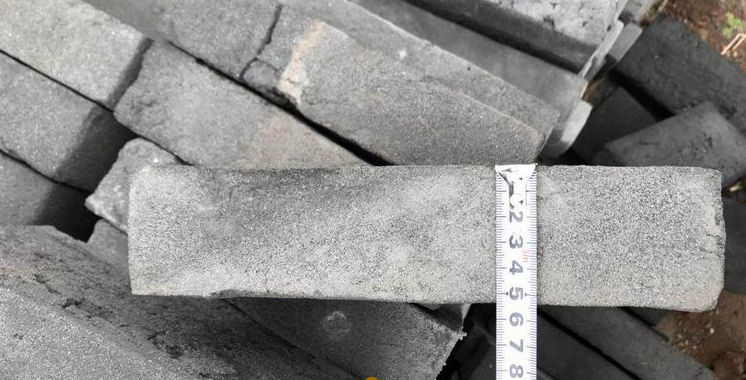

仿古磚在焙燒過(guò)程中呈現的裂紋要進(jìn)行具體分析。燒結青磚瓦的坯體在焙燒期間容易發(fā)生開(kāi)裂或網(wǎng)狀裂紋，還有一種很細的裂紋即發(fā)絲裂紋。

(1)、開(kāi)裂或網(wǎng)狀裂紋。其原因主要是人窯坯體不干，坯體強度低，預熱帶升溫過(guò)急，坯體內外溫差大，坯體內外部水分蒸騰速度差太大，破壞了坯體結構，呈現裂紋，俗稱(chēng)“迸裂”。網(wǎng)狀裂紋還與坯體在人窯前的吸附回潮有關(guān)，坯體一旦吸水回潮，當預熱升溫過(guò)快時(shí)，往往會(huì )呈現網(wǎng)狀裂紋。消除辦法：適當延長(cháng)預熱時(shí)刻、合理用閘，特別是遠闌。為隧道窯時(shí)，要避免進(jìn)車(chē)端窯內溫度過(guò)高;此外，要嚴格操控坯體入窯前的殘留含水率在6%以下，避免人窯前坯體回潮，操控人窯坯體的含水率對避免開(kāi)裂或網(wǎng)狀裂紋是極其重要的。

(2)、發(fā)絲裂紋。發(fā)絲裂紋主要是在冷卻過(guò)程中急冷造成的。消除的辦法就是適當延長(cháng)保溫時(shí)刻，放緩冷卻的速度，特別是石英含量高的坯體，應特別注意在石英晶型改變溫度時(shí)的冷卻速度。
